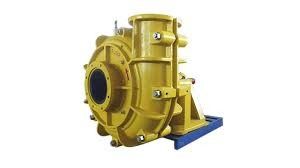

centrifugaalmodderpomp

Centrifugaalpomp van de schurings de Bestand Grote Stroom voor Vervoer van Grote Deeltjes

Hoofdinleiding van dunne modderpomp

ST 12/10 - AH-de dunne modderpomp is een dubbele structuur van de pomphuisvesting, d.w.z. worden het pomplichaam en de pompdekking voorzien van vervangbare slijtvaste metaalvoeringen (met inbegrip van drijvende kracht, jasjes, wachtplaten, enz.). Het pomplichaam en de pompdekking worden gemaakt van grijs gietijzer of kneedbaar ijzer volgens de werkdruk. Zij worden geopend verticaal en vastgebout. Het pomplichaam heeft een einde en aan de steun vastgebout. Het spuiten van de pomp kunnen bij acht hoeken worden geroteerd en worden geïnstalleerd. De voor en achterdekking van de drijvende kracht is uitgerust met achterbladen om lekkage te verminderen en het pompleven te verhogen.
AH van het de pomplichaam van de dunne modderpomp van de de pompdekking en stroom componenten: Deze reeks pompen is horizontaal, verticaal open type, de dubbele pompshell pomp van de structuurdunne modder. Het pomplichaam en de pompdekking zijn uitgerust met een vervangbare metaalvoering. De voering wordt gemaakt van materiaal van de hoog-chromium het slijtvaste legering. De voering kan slijtage-door worden gebruikt tot, uitbreidt de onderhoudsperiode en drukkend bedrijfskosten. De richting van de pompafzet kan bij 8 hoeken worden geroteerd en worden geïnstalleerd.
Lagerassemblage: De lagerassemblage van de pomp keurt een cilindrische structuur goed, die voor het aanpassen van de ontruiming tussen de drijvende kracht en de voorwachtplaat geschikt is, en kan volledig tijdens onderhoud worden verwijderd. De lagers worden ingevet. Schachtverbinding (verbinding): Het type van schachtverbinding van de pomp heeft verpakkingsverbinding, drijvende krachtverbinding en mechanische verbinding. Transmissiewijze: V-type v-Riem aandrijving, flexibele koppelingsaandrijving, de aandrijving van het toestelreductiemiddel, vloeibare koppelingsaandrijving, veranderlijke frequentieaandrijving, thyristor snelheidscontrole, enz. Onder hen, V-vormige heeft de v-Riem aandrijving cl, cv, Cr, ZL, ZV, Zr-transmissie. Algemene prestaties: De pomp heeft een brede prestatieswaaier, goed cavitatieprestaties en een hoog rendement. De meertrappige reekstechnologie kan worden gebruikt om vervoer over lange afstand te ontmoeten. De te sterke intensiteitcomponenten zijn beschikbaar in een verscheidenheid van metalen en voegen diepte toe. Met een verscheidenheid van snelheden en een verscheidenheid van varianten, opereert de pomp in de optimale industriële en mijnbouwomstandigheden. De lange levensduur en de hoge werkende efficiency kunnen aan een verscheidenheid van ruwe vervoerende voorwaarden voldoen.

Modelbetekenis

12 / 10 ST - AH (R)

12-Zuigingsdiameter (Duim)

10-Lossingsdiameter (Duim)

ST-Steuntype

AH- Pompmodel

R-Natuurrubber

Specificaties

Eigenschappen

1). Cantilever, horizontale Dunne modder die pomp lossen

2). Uitstekende hydraulische prestaties, hoog rendement, en laag slijtagetarief

3). Betere slijtage-weerstand en corrosieve weerstand

4). De kaderplaat voor typepompen heeft vervangbare slijtvaste metaalvoeringen of rubbervoeringen. De drijvende kracht wordt gemaakt van slijtvast metaal of rubber

5). In toelaatbare drukwaaier, kan het in reeks in stadia worden gebruikt, en de toelaatbare maximum werkdruk is 3.6Mpa.

6). De centrifugaalverbinding, de mechanische verbinding en de verpakkingsverbinding zijn beschikbaar.

7). De lossingstak kan met interval van 45 graden door verzoek worden geplaatst en in om het even welke acht posities worden georiënteerd om installaties en toepassingen aan te passen.

Typische Toepassingen:

Ash Handling

Cycloonvoer

Pulp en Papier

Schurende Dunne modder

Steenkoolvoorbereiding

Minerale Verwerking

Gezamenlijke Verwerking

De drijvende krachtfunctie van de dunne modderpomp:

1. De drijvende kracht is het deel van de de te sterke intensiteitcomponent van de dunne modderpomp die aan de dunne modder werkt.
2. De drijvende kracht wordt geroteerd door de pompschacht in het pomplichaam om energie voor de dunne modder te verkrijgen.
3. De mechanische energie wordt overgebracht aan de dunne modder door de omwenteling van de drijvende kracht, zodat de dunne modder dynamische drukenergie verkrijgt: het bestaat uit vier delen: de voorwielplaat, de achterwielplaat, het blad en de wielhub.

De dunne modderpomp volute functioneert:

1. Hoofdzakelijk ontworpen en vervaardigd volgens de stroombaan die van die de dunne modder die de drijvende kracht verlaten, de vloeistof goedkeuren uit de drijvende kracht wordt verwijderd
2. De volutevorm is voordelig om de kinetische energie in statische druk om te zetten om de kinetische energie van de vloeistof in druk om te zetten wanneer de dunne modder naar buiten stroomt.
3, zouden volute moeten voldoende sterkte en goede proceskenmerken, het afzetdeel van de verhogingen van de dunne modderpomp hebben geleidelijk aan, die een plaats voor energieomzetting worden

Dunne modderpomp throatbush en de functie van het de voeringstussenvoegsel van de kaderplaat:

1. Ontworpen voor gemakkelijke assemblage en demontage
2, hoofdzakelijk met volute om een dunne modderstroom gesloten ruimte te vormen
3. In de meeste gevallen, heeft de voorwachtplaat een waterinham, en de achterhoedeplaat heeft een schachtgat.
4. Over het algemeen, heeft de grotere dunne modderpomp een voorwachtplaat en een achterhoedeplaat, en de kleine pomp heeft slechts één wachtplaat.

Bouwontwerp

De Moduleontwerp van de schachtverbinding

Prestatieslijst
