Verticale Dunne modderpomp
>
|
| Plaats van herkomst | Sichuan, China |
| Merknaam | horizontal-slurrypump.com |
| Certificering | ISO9001 |
| Modelnummer | Oem |
| Document | Productenbrochure PDF |
De op zwaar werk berekende Lange van de de Schachtpomp van de Garantiedienst Verticale Pomp van de het Zandmijnbouw met Steunplaat
Structuurtekening
| 1 | Voluteomhulsel | 2 | steun | 3 | Motorbasis |
| 4 | Drijvende kracht | 5 | Linkersteunplaat | 6 | Lossingspijp |
| 7 | Achtervoeringsplaat | 8 | Dragend lichaam | 9 |
Juiste steunplaat |
Het product vat samen
a. ZJL-reeksen zijn de verticale dunne modderpompen enige centrifugaal de dunne modderpomp van de stadium enig-zuiging.
b. De zjl-reeksen pompen zijn met theorie van vloeistoffen in twee fasen in overeenstemming en zij worden ontworpen volgens het principe om de total-loss te minimaliseren.
c. De geometrische vorm van zijn componenten van de stroompassage is geschikt voor stroomvoorwaarde van middel.
d. Het hoge slijtageweerstand, van de corrosieweerstand en van de effectweerstand materiaal wordt gebruikt voor de componenten van de stroompassage om levensduur te verbeteren.
Parameter
|
Model |
Duidelijke Waterprestaties |
||||
|
Roterende snelheid n |
Stroom Q |
Hoofdh |
De Pa van de schachtmacht |
Doeltreffendheid η |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |

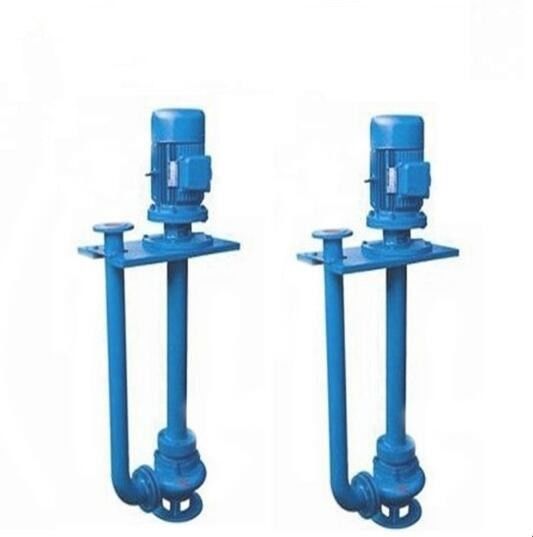

Productbeeld en Details
Installatietekeningen
